这是典型的钛粉罐体料位测量,颗粒超细、介电常数低、反射信号弱,易附着于天线表面。ANL-9080 80GHz调频连续波(FMCW)雷达,不仅对大粉尘具有极强穿透力,同时采用多项独创技术,为粉料场合高稳定性、高精度的物位测量提供强有力性能保障。



应用关键: 钛粉超细粉末极易附着低介电常数



与所有的矿粉一样,钛粉的细度微小,可分为纳米级和微纳米级,在固体颗粒中属于超细的介质,现场使用吹气进料法,罐体内布满粉尘。同时因为受到静电影响,粉末极易附着在天线表面,对常规的物位测量形成干扰。

ANL-9080 80GHz雷达物位计不仅具有FMCW调频连续波的技术优势,同时在产品的软件设计中投注大量心力,倾心打造绝对的性能优势。现场发回的测量实时波形显示,在粉尘弥漫的场合,信号能量受强粉尘严重削弱的条件下,产品的动态增益控制及TIQU回波算法,仍然能够检测到高于50dB的回波能量。这是粉料场合准确测量的前提条件之一,以及稳定性的有力保障。除此之外,产品软件采用独创的多回波模式主动跟踪智能识别技术,不只是面对本次钛粉测量,在其他多干扰的恶劣工况中,也能够稳定地判别正确的回波位置,得到高精度测量结果。

  • 钛粉介电常数低,易堆积附着天线
  • 自动控制增益技术,改善回波信号质量,保障测量稳定性
  • 多回波模式主动跟踪识别技术,正确判别回波,精确可靠的测量
  • 透镜天线对大粉尘具有极强穿透力





ANL-9080 80GHz雷达对钛粉进行料位测量

雷达测量界面

粉尘弥漫、信号削弱下的回波曲线

这是典型的砂岩料位测量,120GHz连续调频波 FMCW 雷达 (ANL-9127) 可轻易适应此环境,因其波束角小,穿透力极强,ANL-9127产品极高效的处理响应系统。在现场需要实时跟踪监测快速变化的料位,并返回到控制室。

应用关键:砂岩,原料仓,快速响应,高精度

ANL-9127 雷达物位计,具有 FMCW 调频连续波的技术优势,测量更加准确。过程中仓内物位变化速率快,对仪器要求较高。基于120GHz 调频连续波(FMCW)技术的该型号雷达可以提供准确可靠的物位测量结果。应用于砂岩仓顶部用于物位测量。对于大型筒仓的传统调试方法,二次往返筒仓顶部以检查或诊断设置无疑是增加了用户和工程师的风险。 ANL-9127集成了蓝牙无线连接,无疑解决了这个问题,可通过手机进行调试。

  • 安装简单
  • 120GHz频段可以提供更好的测量结果
  • 非接触式测量,更安全
  • 快速变化物位适用

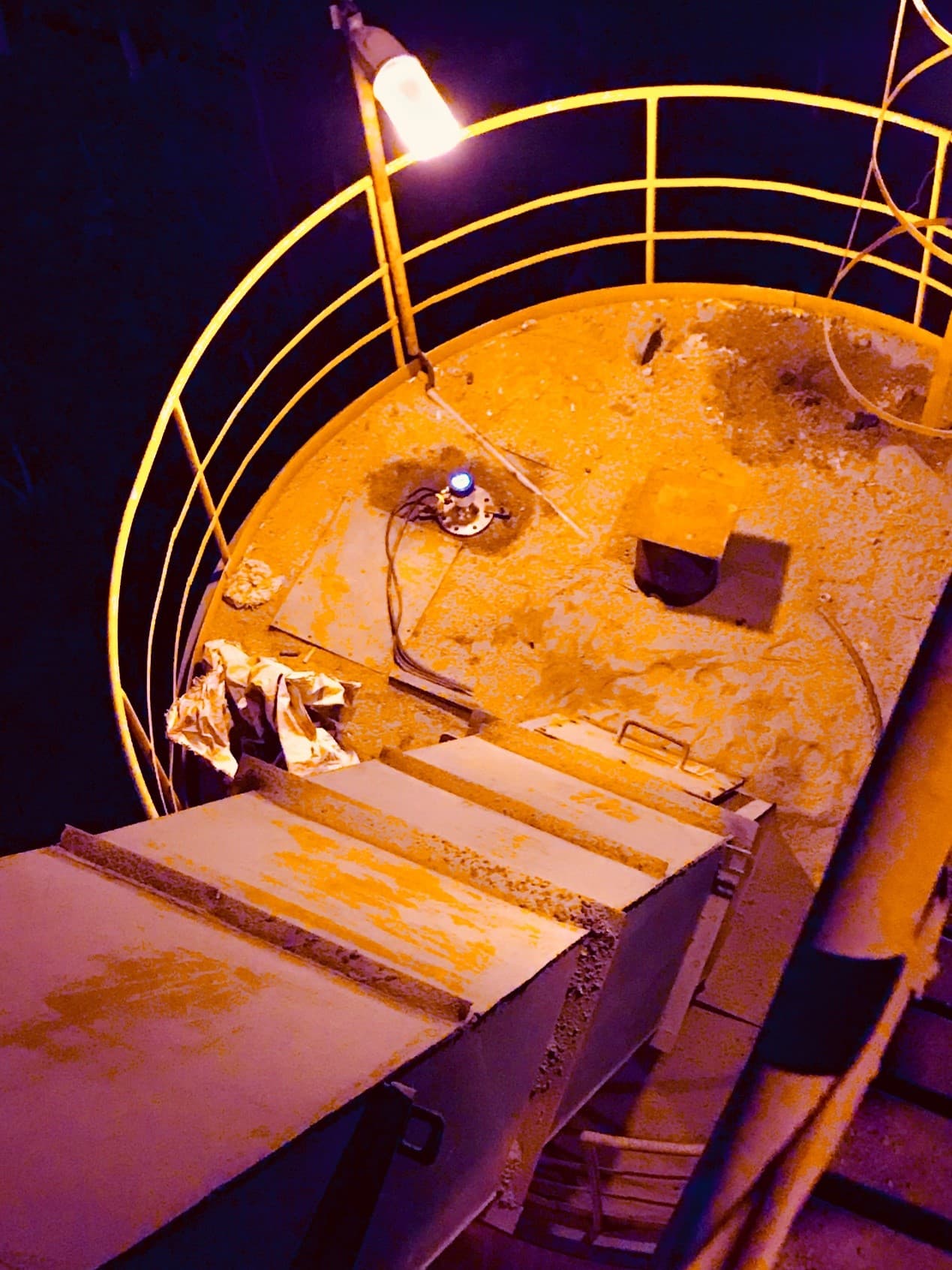

ANL-9127 120GHz雷达物位计安装在砂岩罐顶部,物料变化速度很快

盛博电子提供的OEM产品,合作伙伴使用盛博制造的OEM产品ANL-9127 120GHz调频连续波雷达安装在石蜡反应釜的应用。石蜡的介电常数非常小,需要安装在此的雷达液位计要有很强的穿透能力可以穿透低介电常数介质以及很厚的泡沫。ANL-9127安装后,测量效果非常好。

应用关键:石蜡,反应釜,穿透泡沫

这是典型的石蜡反应釜,在反应过程中,会产生很厚的泡沫。

ANL-9127 雷达物位计,具有 FMCW 调频连续波的技术优势,测量更加准确。反应釜内的石蜡液面波动剧烈同时表面覆盖着厚厚的泡沫,对液位的精确测量带来了挑战。应用于测量石蜡的液位高度。

  • 安装简单无需维护
  • 测量结果可靠
  • 不受液面波动和泡沫影响

 反应釜,罐体内石蜡液面波动大,泡沫厚

ANL-9127 雷达物位计石蜡罐体上安装使用

盛博电子120GHz雷达物位计在粉煤仓的物位测量,现场用立管安装改造粉煤仓的物位测量方法。 解决方案的关键是使用ANL-9127 120GHz FMCW雷达液位计,该液位计在这种环境下设有内部联合抗干扰功能,减少粉末对测量产生的影响,性能非常好,使获得的数据精度更高,数据更准确。

应用关键:超长法兰安装立管,煤粉仓,粉尘附着

这是旧电厂中典型的改造应用。 长立管超过1.5米,内部干扰非常强烈,介电常数远低于常规固体。 在处理过程中,料仓充满灰尘。 在狭长空间中监控液位取决于雷达液位计,该雷达液位计的射束角非常小,效率很高。

ANL-9127是120GHz FMCW THz雷达液位变送器,是全球首款120GHz雷达。 它基于先进的FMCW(频率调制连续波)技术。 它可以达到1°的光束角,并具有良好的灵敏度和准确性。 它提供更高的带宽。 这些优点使测量变得更容易,更准确,更稳定并且对环境具有适应性,无论固体还是液体。 尘土或粘性环境不会干扰雷达液位变送器的检测。

  • 安装简单,无需维护
  • 适用于1.5米长的安装立管,无需特殊处理
  • 120GHz调频连续波可以提供更准确的测量精度
  • 不受粉尘影响

盛博电子雷达物位计ANL-9127安装于煤粉仓顶部

测量状态

盛博电子高精度雷达物位计监测熟料装运的案例,空间狭小,粉尘弥漫,现场需要实时监控和管理物料。需要的仪表相应速度要很快,并能跟上装料车上的物料速度。ANL-9127 120GHz调频波雷达物位计的快速响应的测量特性,以及极高的测量分辨率,确保测量结果令客户满意。

应用关键:熟料装运,空间狭小,强粉尘,响应速度快

熟料的装卸料位非常快,且需要实时测量。ANL-9127基于120GHz雷达技术,毫秒级的检测速度,以及极高的测量分辨率,非常适合这个应用。

ANL-9127 雷达物位计,具有 FMCW 调频连续波的技术优势,测量更加准确。熟料装车过程中,环境充满了风尘,同时物位变化速度极快,对仪器提出了更高的考验。借助120GHz太赫兹波段微波的高穿透性,可以在粉尘弥漫的情况下获得准确的料位测量数据。应用于孰料装车过程中的熟料物位测量。

  • 安装简单,适用于狭小的安装环境
  • 能测量快速变化的物位
  • 不受粉尘环境影响
  • 免维护

ANL-9127安装在狭小的充满粉尘的测量空间里

ANL-9127 120GHz调频波雷达安装在熟料装运车的上方,持续监测料位,速度很快

盛博电子120GHz高精度雷达物位计用于典型的大型气柜的液位测量,大约100m的量程。在这种情况下,我们采用120GHz 调频连续波(FMCW)雷达液位计,其高频可以达到120GHz,最大范围可达150m,不仅测量量程远,同时还不受障碍物的影响。

应用关键:大型气柜,天然气,90米量程,干扰多

ANL-9127 雷达物位计,具有 FMCW 调频连续波的技术优势,测量更加准确。90m的大型气柜,量程大,且内部有斜拉绳进行干扰,借助120GHz太赫兹波段微波的高穿透性,可以轻松避免该干扰。波束角小(<1°),具有良好的灵敏度和准确性,并且提供更高的带宽,使测量变得更容易,更准确,更稳定。

  • 安装简单,无需维护
  • 量程达到90m
  • 测量准确,不受障碍物干扰



 ANL-9127 120GHz FMCW雷达液位计安装在90m大型气柜上

盛博电子120GHz高精度雷达物位计在典型的PVC粉末的物位测量,120GHz FMCW 雷达(ANL-9127)轻易适应此环境,因其波束角小,对粉尘穿透力极强,无惧粉尘环境并且适用于低介电常数介质,频率高,接收信号及反应速度极快,易于实时监测和管理数据。

应用关键:PVC粉料,低介电常数,强粉尘



ANL-9127 雷达物位计,具有 FMCW 调频连续波的技术优势,测量更加准确。 PVC粉料容易在雷达天线上面堆积起来,同时PVC粉料具有极小的介电常数,对仪器提出了更高的要求。粉料仓内的风尘容易弥漫,而且结构复杂对物位的准确测量带来了更大的挑战。借助120GHz太赫兹波段微波的高穿透性,可以在粉尘弥漫的情况下获得准确的料位测量数据,应用于PVC粉末的测量。

  • 准确的测量,即使介质具有绩效的介电常数
  • 不受仓体内固定障碍物影响
  • 不受风尘环境和挂料影响
  • 安装简单无需频繁维护

ANL-9127 120GHz雷达物位计安装在PVC粉料罐现场

盛博电子26GHz雷达物位计在典型的沥青储罐物位测量,此处应用透镜雷达液位计(ANL-8260AG2雷达物位计),它有独特的专利透镜天线,具有很强的穿透能力,不受挂料的影响。反应速度及接收信号极快,可实时监测和提供精确度高的测量结果。

应用关键:沥青储罐,高温,强附着



透镜雷达在非常复杂严苛的现场具有极强的穿透力,免维护设计,是附着力很强场合的最佳选择。传统的雷达在测量沥青的物位时会遇到困难,非接触式ANL-8260AG2雷达物位计利用26GHz微波,可以在高温环境下对沥青的物位进行准确的测量,并提供可靠的测量数据。独特专利透镜天线,窄波束探测,穿透力极强。应用于沥青储罐的物位测量对生产和运输的计划。

  • 安装简单,无需维护
  • 透镜雷达,精确可靠的测量
  • 高温下也能正常工作

ANL-8260AG2雷达物位计应用在沥青储罐

回波曲线

这是典型的水泥成品仓料位测量,120GHz FMCW 雷达 (ANL-9127)轻易适应此环境,波束角小于1°,对粉尘以及低介电常数穿透力极强,在粉尘弥漫的情况下获得准确的料位测量数据,无惧水泥粉料附着并且频率高,反应速度快,可实时监测和提供物料的测量数据。

应用关键:水泥成品仓, 强粉尘, 强穿透力, 免维护

这是典型的水泥成品仓料位测量。作为连续测量的需求,需要雷达物位计测量不能受粉尘影响,尤其是现场无气源的场合。大多数时候,雷达的天线会被水泥粉覆盖。对于ANL-9127 120GHz调频波雷达而言,无需吹扫,依然能够稳定输出测量值。

ANL-9127 雷达物位计,具有 FMCW 调频连续波的技术优势,测量更加准确。由于成品水泥的特性,使成品仓内部的雷达部件容易被水泥附着,同时填充过程会有大量水泥粉飞溅。附着在雷达天线和弥漫的水泥粉对料位的准确测量极具挑战。借助120GHz太赫兹波段微波的高穿透性,可以在粉尘弥漫的情况下获得准确的料位测量数据。应用于水泥物料高度测量。
  • 120GHz更高的穿透性,不受粉尘堆积影响
  • 更高的精度,更准确的测量
  • 安装简单,免维护

2台ANL-9127安装在水泥成品仓的顶部

ANL-9127 120GHz调频波雷达天线被水泥灰覆盖,附着严重
这是典型的水泥熟料仓的液位测量,120GHz FMCW 雷达 (ANL-9127)轻易适应此环境,因其采用非接触式雷达测量无需接触高温的熟料,且其波束角小,对粉尘穿透力极强,频率高,反应速度快,可实时监测和管理物料。

应用关键:水泥熟料库,高温,强粉尘,强附着

ANL-9127 雷达物位计,具有 FMCW 调频连续波的技术优势,测量更加准确。工作环境充满粉尘堆积,熟料仓内部大于300℃高温。对仪表的耐高温要求较高,采用非接触式雷达测量无需接触高温的熟料的同时可以提供良好可靠的测量数据并且应用非接触式测量无需高温接触部件,无需对接料部件进行维护。应用于水泥熟料仓的液位测量。
  •  耐高温,同时提供准确测量
  • 安装简单,无需维护
  • 适用于粉尘堆积的环境

ANL-9127高温型安装于水泥粉仓顶部



 带有高温和强粉尘的水泥仓


应用关键:电解铝粉、低介电粉料,强粉尘,强附着
ANL-9127 雷达物位计,具有 FMCW 调频连续波的技术优势,测量更加准确。该雷达借助FMCW技术和120GHz超高频率,即使氧化铝粉的介电常数很小,也可以实现连续可靠的物位测量。应用于电解铝铝粉仓粉末测量。
  • 安装简单,免于维护
  • 可靠的连续测量

ANL-9127安装在电解铝的测量现场


ANL-9127测量电解铝粉料的测量效果,介电常数低,磁场强,粉尘强
这是在仅0.8米,过程温度为160℃的小型结晶容器中进行的液体测量。 120GHz FMCW雷达(ANL-9127 ),采用PTFE材质的全封闭透镜天线,即使在测量管道阻塞时也可以穿透粘附的物质,得到精度高,测量数据可靠的测量值。

应用关键:小型罐体, 结晶高温

ANL-9127 雷达物位计,具有 FMCW 调频连续波的技术优势,测量更加准确,在很多罐体的过程反应中,结晶现象是最常见的。结晶容易对测量管道产生拥堵,加上罐内的加热盘管对传统测量方法是个巨大的挑战。该雷达基于120G Hz微波的高穿透性,有效地克服了测量管拥堵的影响,并且具有虚假回波学习功能,可以消除罐体内加热盘管的干扰,同时更小的盲区可以在小型罐体上提供更大的可测量量程。
  • 即使天线和管道被结晶覆盖也可以提供可靠的测量
  • 在高温环境下使用(本案例为160°C)
  • 安装简单免维护


 罐顶被结晶体覆盖堵塞

ANL-9127 120GHz调频连续波雷达安装现场,小量程,高温,结晶严重

盛博电子26GHz雷达物位计在典型的电厂煤粉仓物位测量,26GHz  高频雷达 (ANL-8260AG2)轻易适应此环境,因其独特的独特专利透镜天线,窄波束探测,对粉尘穿透力极强,且采用非接触性测量,无惧煤粉内部粉尘严重弥漫,煤灰堆积附着在天线表面的现象。

应用关键: 煤粉, 附着, 透镜天线, 低介电粉料

ANL-8260AG2雷达物位计,具有 26GHz 高频雷达技术优势,测量更加准确,独特专利透镜天线,窄波束探测,对粉尘穿透力极强,且采用非接触性测量,无惧煤粉内部粉尘严重弥漫,煤灰堆积附着在天线表面的现象。应用于煤矿粉末测量建设。

  • 煤粉低介电粉料,测量难度大
  • 煤灰堆积附着在天线

ANL-8260AG2雷达物位计应用于煤矿现场

ANL-8260AG2透镜雷达整个天线覆盖厚厚的粉尘,且在无吹扫下测量,可靠稳定

这是典型的反应釜的测量,ANL-8260AX卫生型透镜天线雷达物位计轻易适应此环境, 在大多数情况下,过程温度会保持在120℃以上。 解决方案的关键是应用专利透镜雷达,窄波束探测,穿透力强适应各类伴有蒸汽、沉积物、凝结物等复杂环境,自瞄准万向节可调,无需吹扫,无惧挂料。

应用关键: 透镜天线腐蚀性液体强蒸汽高温

这是一个典型的制药反应釜应用工况,耐高温、防腐蚀、强蒸汽是本工况的应用难点。

ANL-8260AX卫生型PTFE全封闭透镜雷达液位计,具有独特专利透镜天线,窄波束探测,穿透力强,测量更加准确,以及有很强的环境适应性。各类伴有蒸汽沉积物、凝结物等复杂环境等不会对雷达的测量造成影响,自瞄准万向节可调,无需吹扫,无惧挂料。应用于医学制药反应釜当中,安全卫生。

ANL-8260AX透镜雷达液位计在制药反应釜的安装现场

ANL-8260AX透镜雷达液位计的测量状态



盛博电子120GHz高精度雷达在典型的水泥粉上测量,26GHz 高频 雷达 (ANL-8260AG2)轻易适应此环境, 水泥粉极低的介电常数,回波信号小于常规固体,且粉尘弥漫下测量,附着在天线上,使得常规的喇叭天线在这样的测量环境下常常因天线部分附着堵塞无法使用。

应用关键: 强粉尘, 介电常数, 强附着, 水泥无需吹扫

ANL-8260AG2液位计,具有 26GHz 高频雷达技术优势,测量更加准确,以及有很强的环境适应性。大多数情况下,强粉尘会附着在天线上。传统的测量解决方案是采用喇叭天线+吹扫的方式测量,积尘厚,堵塞天线,需要定期清理天线,费时费力。有时候现场还没有气源,也成为应用难点。ANL-8260AG2 透镜雷达,在强粉尘,强附着工况下测量,且不用吹扫,在如此苛刻的工况条件下,仍然保持 99dB 的测量强度。为最终用户省时省力。

  • 专门针对凝结物、沉积物、蒸汽或粉尘附着的严苛环境
  • 无需吹扫,无惧挂料

ANL-8260AG2透镜雷达安装在水泥储罐上

透镜雷达测量界面

强粉尘、强附着测量环境下的回波曲线

这是典型的水文水利测量环境,选用 24GHz 调频连续波雷达水位计AiW-4111,毫米级的测量精度,毫秒级的响应速度,紧凑的工业设计,手机可进行实时远程操作,全封闭 IP68 防水防护等级,外观小巧精致,摆脱了传统方式上的测量。

应用关键: 无线, 蓝牙, 水文, 城市管网IP68

AiW-4111平面阵列水文雷达液位计,具有 FMCW 调频连续波的技术优势,测量更加准确,以及有很强的环境适应性。内部的障碍物、狭窄的安装测量空间、尘土和凝露等不会对雷达的测量造成影响。应用于市政井盖网络系统项目钟, 助力“数字城市”、“海绵城市”建设。

  • 万向节安装支架适于各类野外环境
  • 全封闭IP68防护设计带水平指示器和防雷功能
  • 轻便、易使用、紧凑、无惧水珠雨露、蜘蛛网、尘土等野外生态的干扰

平面阵列水文雷达AiW-4111安装在城市井盖中,在手机上观测雷达回波信号
