产品特性
■ 非接触式高精度3D扫描体积测量雷达产品，可实时掌握料位、体积、质量、温度等信息
■ 采用0.12THz毫米波太赫兹段调频连续波合成孔径雷达技术
■ 超扫频宽带，实现不规则表面散装物料的远距离物位测量、雷达成像、远距离精确计算体积
■ 抗干扰能力强，精度高，高分辨率成像
■ 显示采用标准热图成像，精确展示仓存立体图像状态
■ 可选多种扫描模式成像，在高速状态下，只需60秒即可实现360°全方位/180°俯仰角的全自动连续实时扫描成像运行
■ 支持有线/无线数据传输，2路标准4-20mA(HART)电流信号，2路MODBUS输出，1路继电器报警信号等输出方式
■ 高精度三维扫描成像技术实现“所见即所得”
应用
适用于罐体、筒仓、仓库、敞开的容器和户外堆积的粉末或者块状固体等，需要监测散装物料体积和物料状态的工况，可广泛应用于小丸块、颗粒、粉末和其他块状固体，例如：谷物、种子和饲料等原料加工行业，食品和饮料行业，能源、电力原料处理，水泥行业、塑料加工行业，采矿和冶炼行业，金属加工行业，化工行业，玻璃制造加工行业，纸浆和纸张，原木料加工行业。
规格参数
| 产品文档下载 |  ANL-9018 三维体积雷达扫描仪 |
| 3D扫描范围 | 极坐标模式：矢量长度(距离) 0.35~100.00m，高低角0~90°，方位角0~360° （中心点：法兰平面中线原点） |
| 3D扫描特性 | 扫频范围：0.11~0.14THz，雷达斜距分辨率30mm, 雷达方位分辨率15mm |
| 体积测量精度 | 高速模式：扫描制图精度 ±10mm,最大体积误差12% 中速模式：扫描制图精度 ±8mm,最大体积误差6% 低速模式：扫描制图精度 ±3mm,最大体积误差2% |
| 物位测量精度 | 正交测量精度±1mm；斜距测量精度±3mm |
| 扫描测量响应 | 上电输出有效测量数据时间 <30s,最快测量数据更新时间 <15s (根据扫描步距和扫描范围确定) {物位/体积/成像}数据更新时长： 高速模式：12mins/每次全空间扫描(θ<±90°, 0<φ<360°, 连续步进) 中速模式：5mins/每次全空间扫描 (θ<±90°, 0<φ<360°, 连续步进) 低速模式：2mins/每次全空间扫描 (θ<±90°, 0<φ<360°, 连续步进) |
| 雷达成像特征 | 标准热像位图像素点数：10,000 / 256灰度级；推算3维曲面结构最小网格间隔3mm@10米斜距 |
| 步进特征参数 |
闭环步进电机扫描系统： |
| 天线特性 | 圆形玻璃钢天线保护罩，天线波束角 3° |
|
信号输出 通讯协议 |
2路 RS-485 通讯接口( MODBUS ) 1路 4-20mA / HART7 1路 4-20mA (DAC瞬时电流输出模式 ) 1路 继电器/高低位报警输出 (250VAC/5A) 1路 100M网络接口 附件选项：系统诊断接口 / USB / SD卡 / 光纤通讯接口 |
| 供电要求 | 220VAC/150W 或 24VDC/5A(可选)；IP67航空插头, mm2/AWG ≤0.785/18 |
| 环境温/湿度 | -40~85°C / ≤75%RH |
| 过程温度/压力 | -55~150°C / 860 ~ 1060 mbar (12,47 ~ 15,37psi) |
| 外壳材料 | 阳极氧化铝 + 玻璃(钢)纤维天线防护罩 |
| 防护等级 | IP67 |
| 安装方式 | DN200 法兰安装 |
| 标准货期 | 15周 |

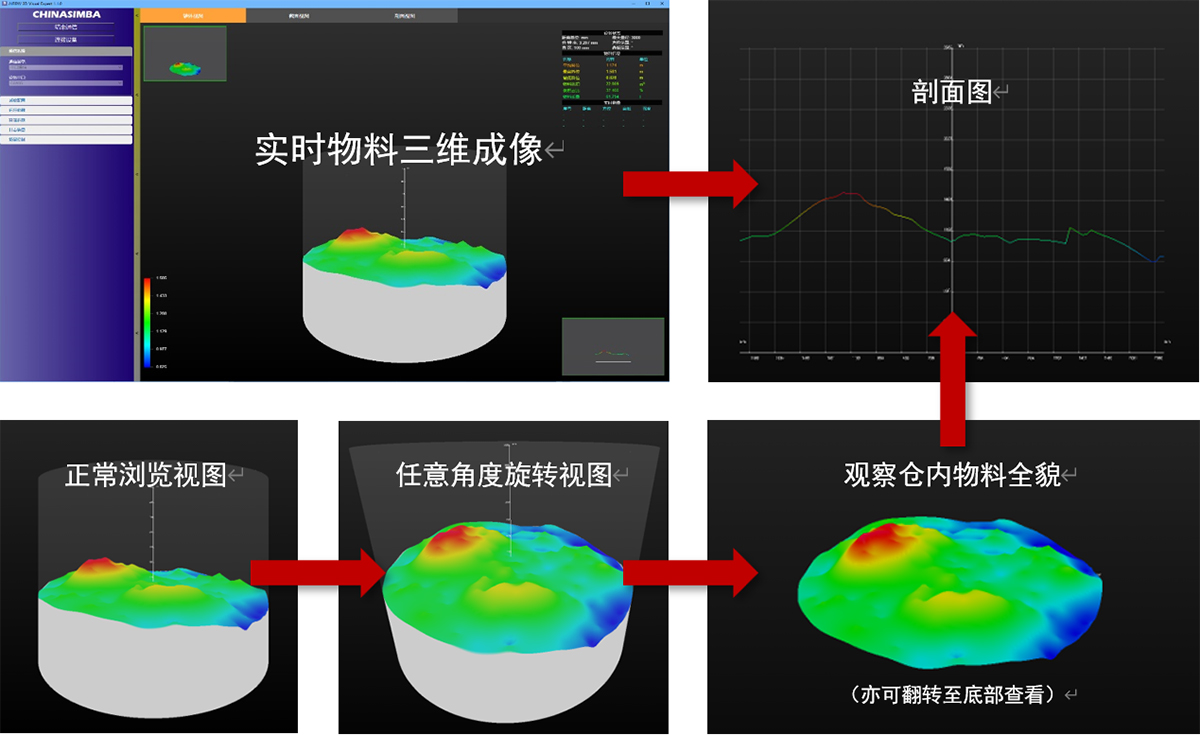

成像效果（多视图任意切换，监测、观察、分析多种用途）
