ANL-8010H 高温高压款液位、液位/ 介位 GWR 导波雷达液位变送器

这款产品能够测量液体、固体的水平和界面，适用于各种极端条件。它支持手机调节用户界面或远程参数设置。该产品不受密度波动、蒸汽、压力和温度变化，以及探头或容器壁积垢的影响。其采用创新的多回波跟踪技术，内置预校准数据，在液位波动和泡沫下也能可靠测量。它有一个数字和两个电流输出选项，自我监测符合 NE43/NE107 标准，实时测量有过电压保护，还支持油罐表连接以实现分布式显示和调试。

应用
■ 本产品在液体、固体、卫生和极端条件应用中，具备良好的工艺性能稳定性，即便在双密封封结构中也是如此，比如，对于氨等腐蚀性物料
■ ANL-8010 的智能软件可保证高度测量确定性和有良好的探头挂料监控能力，最适合应用于旁路管或立管中进行液位测量，即使介电常数低于
1.2 的物料也可以可靠地测量。
■ 对于饱和蒸汽环境的应用（例如发电中使用的高温高压水），ANL-8010H 采用测量补偿技术提供了独特的解决方案。
■ 在测量液位和介位应用条件，通常上层液体的介电常数要小于 10，下层液体的介电常数要大于 15。典型的液位/介位测量应用是油和水，上层
油介电常数（DK≈2.0），下层水介电常数（DK≈80）

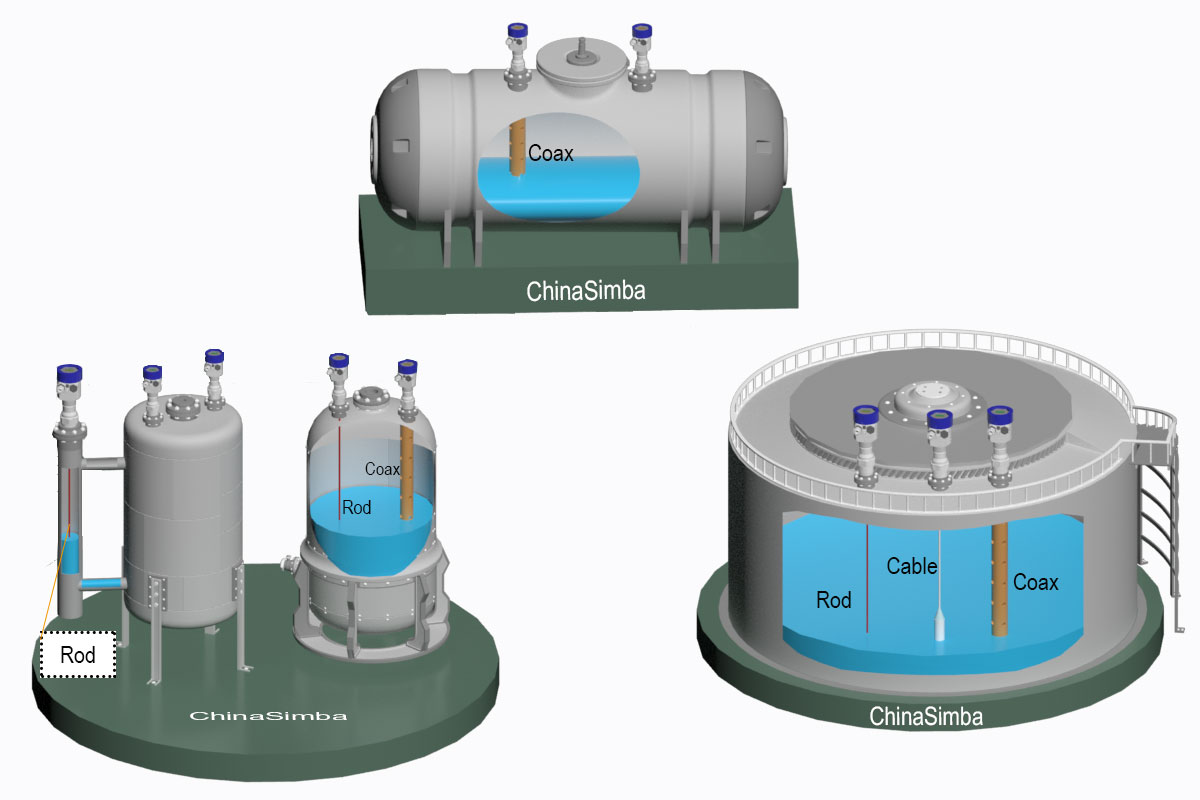

■ 产品提供不同类型探头，现场可更换和可调整探头长度。

案例视频: 案例一

購買數量:

價格: 0.00 USD

产品特性

■ 适合于在液体、固体、卫生和极端条件下液位、液位/界面测量应用
■ 支持远程参数设置，调试/诊断可通过手机进行或无需前往现场
■ 物料密度波动、蒸汽产生或压力和温度波动大，不影响测量结果
■ 探头挂料或罐壁上的堆积物不会影响测量
■ 产品采用创新的多回波跟踪技术，内置存储预校准数据，在波动液位和泡沫下能可靠测量
■ 可提供数字和 2 路电流输出选项，现场诊断标准符合 NE43/NE107
■ 具备内部过压保护、避雷和实时检测功能
■ 支持罐盘表连接，实现分布式显示和调试

气相补偿功能

关于 ANL-8010H-GP 产品的带参考信号的气相补偿功能
在高温高压应用中，导波信号在待测液体上方的蒸汽（极性介质）中的传播速度降低。因此回波电平信号会很低。
作为本产品的选项功能，ANL-8010H-GP 版本提供具有自动气相校正功能，可进行校正补偿。（可选气相补偿长度 G= 300mm/550mm）
此版本的 ANL-8010H-GP 通过探头杆的直径步长在距法兰的距离 G 处产生参考反射。

注意事项：
参考反射棒末端必须至少比最高液位高出 150 毫米。导波雷达软件通过参考反射的位移，测量实际传播速度，并自动校正回波值。参考反射棒可以安装在任何储罐中。同轴电缆探头在出厂前就已经完全安装好的，并在出厂时已进行调整。仅当无法安装同轴探头时，（例如旁路直径太小）才建议使用连杆探头。带参考反射的棒式探头仅适用于安装在静水井和侧规（旁路）中。

在介电常数 DK > 7 的极性介质（例如水或氨）中，高压液位测量的测量范围可达几米，如果没有补偿，这将导致高测量误差。

产品规格

产品文档下载	ANL-8010 2GHz GWR radar level Gauges Overview
	MKT-24 ANL-8010H 1GHz HTHP GWR_EN[DY0316]


ANL-8010H - x	杆式	缆式	同轴式
最大量程	Max. 10m / Level or Level & Interface	Max. 45m / Level or Level & Interface	Max. 6m / Level or Level & Interface
适应于物料的介电常数	DK >1.4	DK >1.6 @ ≤15m, DK >2.0 @ >15m	DK >1.2
可用的探头直径规格	Ø 8 / Ø 10 (常规) / Ø 12mm	Ø 2 / Ø 4 / Ø 6mm (常规)	Ø 22 / Ø 32(常规) / Ø 42mm
过程安装规格 / 接液面材料	Thread G1, G1½, NPT/ Flanges >= DN50, 304L/316L/Alloy C (options), 硼硅酸盐玻璃密封、石墨密封 Dual seal and meet the ASNI/ISA 12.27.01 specifications
产品外壳环境适应温度	-40 … +85 °C (常规版产品) / -60 … +105 °C (低温版产品)
过程温度范围	-196°C … +450°C
过程压力范围	-1 … 4MPa	-1 … 4MPa	-1 … 4MPa
测量精度液位/介位	level: ±2 mm Interface: ±5 mm	level: ±2 mm@<=15M, ±6 mm@>15M Interface: ±8 mm	level: ±1 mm Interface: ±5 mm
输出信号规格	4-20 mA/HART7 2-wire, 4-20 mA/HART7 4-wire, Profibus PA / DP, Ethernet-APL, Modbus protocol 4-wire
影响测量精度的变量因素	数字测量值温漂参数：温度漂移 - 数字输出: ±1mm/10K 相对于最大量程范围，或最大偏移 15 mm 电磁干扰的额外偏差符合 EN-61326 标准：< ±10 mm 电流输出值温漂参数：温度漂移 - 电流输出：±0.01%/10K 相对于 16.7 mA 范围，或最大值 ±0.15% 数字/模拟转换导致的电流输出偏差： Non-Ex and Ex-ia version: < ±1μA; Ex-d-ia version: < ±1μA 电磁干扰的额外偏差符合 EN-61326 标准：< ±150μA
现场指示器/调试方式	1. 160x80 LCD FSTN RGB 背光显示器适配器，带键盘模块，操作温度 -20°C … 70°C or 128x64 OLED 带键盘模块的显示器适配器，操作温度 -55°C … 80°C (可选) or 230x240 LCD TFT 带键盘模块的彩色显示器适配器，操作温度 -20°C … 70°C (可选，仅适合 4 线制系统) 2. (APP) Radar MobileManager via BT wireless connection 3. (PC software) Radar PCManager /or Via a PC with PACTware/DTM (an interface converter AiW-305 USB CONNECT is required)
适用供电电源	直流：14.5V ~ 40 VDC / 最大负载电阻 > 600Ω
无线通信规范	Bluetooth 5.0 (Bluetooth 4.0 LE 兼容), 可视通讯距离 40m, 雨天 20m
认证证书	Ex ia IIC T6 Ga IP67; Ex d IIC T6 Gb IP67
产品外壳规格	单腔外壳 / 双腔外壳, 铝制材质 / 不锈钢材质 / 塑料材质 PBT, 防护等级：IP66 / IP67 / IP68
推荐应用工况	liquids, solids, hygienic and extreme condition high-temperature and high-pressure applications

ANL-8010 2GHz GWR radar level Gauges Overview

结构规格 Series	8010 Regular version	8010S HTversion	8010H HTHP version	8010P Remote connection	8010PH Remote connection
单/双腔Exia/Exd Single/Double Chamber	Single/Double	Single/Double	Single/Double	Single/Double	Single/Double
缆式(C) Cable probe/SS304/SS316	2/4/6mm(default)	2/4/6mm(default)	4mm/6mm(default)	4mm/6mm(default)	6mm(default)
探杆(R) Rod probe/SS304/SS316	6/8/10(default)/12mm	6/8/10(default)/12mm	8mm/10mm/16mm	8mm/10mm/16mm	8mm/10mm/16mm
同轴(A) Coax probe/SS304/SS316	22/25/32/42mm	22/25/32/42mm	22/25/32/42mm	22/25/32/42mm	22/25/32/42mm
最大过程压力 Max.process pressure	4MPa	4MPa	<=4MPa	<=4MPa	<=4MPa
液位、界位 Level/interface	Level or Level/Interface	Level or Level/Interface	Level or Level/Interface	Level or Level/Interface	Level or Level/Interface
可螺纹连接 Process fittings:Pipe thread	G¾,G1,G1½//NPT	G¾,G1,G1½//NPT	G¾,G1,G1½,G3//NPT	G¾,G1,G1½//NPT	G¾,G1,G1½//NPT
最大本体耐热温度 Self-struc.process Temp.^[1]	-60℃~+200℃/PEEK -40℃~+200℃/PTFE -196℃~+260℃/PFA	-60℃~+300℃/PEEK -40℃~+300℃/PTFE -196℃~+360℃/PFA	-196℃~+450℃	-60℃~+200℃/PEEK -40℃~+200℃/PTFE -196℃~+360℃/PFA	-196℃~+850℃
最小可配法兰尺寸 Config Min.flange size	DN32	DN32	DN32	DN32	DN32
探棒连接材料 Process seal on the instrument side(cable/rod lead through)	PTFE/PEEK/PFA	PTFE/PEEK/PFA	Ceramics	PTFE/PEEK/PFA	Zirconia Ceramic

O型圈列表

Code	Global Name	CN Name	CN Brand	Shore A	Temperature
N	None
K	Kalrez6375 Perfluoroelastomer	全氟醚橡胶	TRUFLOUREZ-T23	75	-15℃~230℃
			TRUFLOUREZ-T80	70	-15℃~310℃
			TRUFLOUREZ-T32	75	-15℃~325℃
			TRUFLOUREZ-T26	70	-15℃~260℃
			TRUFLOUREZ-T30	75	-15℃~300℃
			TRUFLOUREZ-T95	60	-15℃~300℃
E	EPDM	三元乙丙橡胶	TRUFLOUREZ-EPDM	SA40-90	-5℃~300℃
V	Viton Fluoroelasromer	氟橡胶	Ref.to Viton O-ring list
B	NBR	丁腈橡胶	TRUFLOUREZ-NBR	SA50-90	-40℃~120℃
L	Low-Temperature Viton Fluoroelasromer	低温氟橡胶	Ref.to Viton O-ring list
F	FVMQ	氟硅橡胶	TRUFLOUREZ-FVMQ	SA45-80	-60℃~230℃
P	PTFE seal	四氟弹簧密封圈	FMH-PTFE o-ring	SB-200	-200℃~300℃
