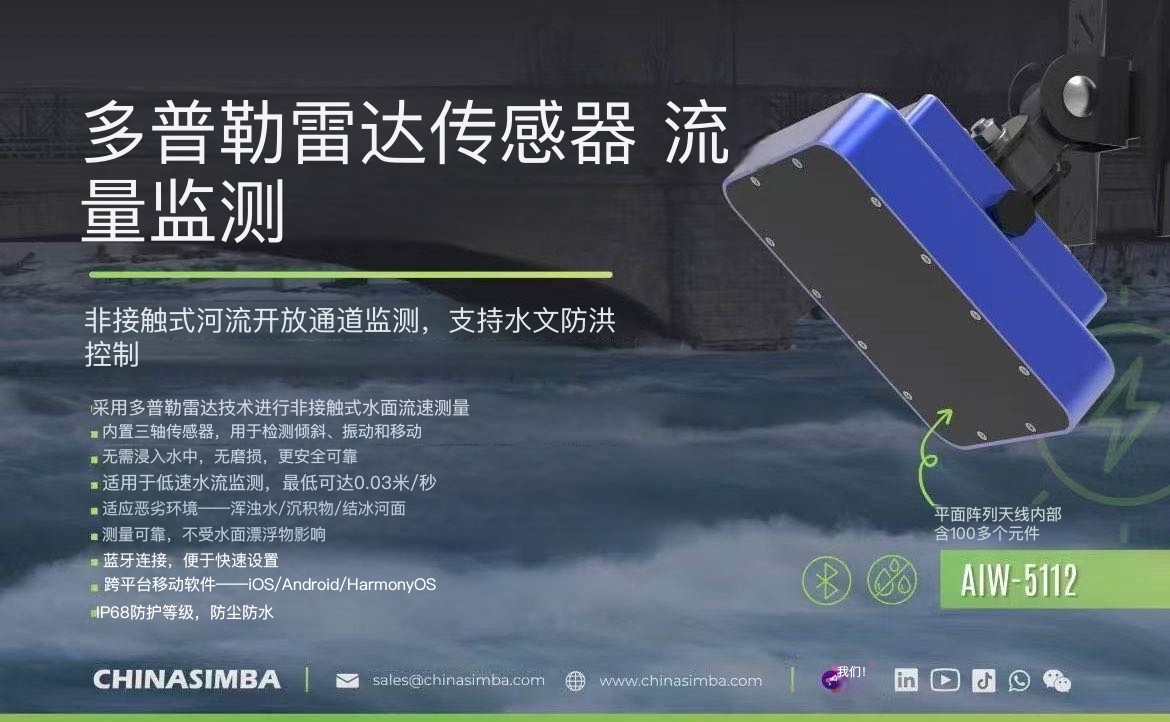

Aiw-5112x 平面阵列天线表面速度雷达

■ AiW-5112x 是一款非接触式、适应全天候的紧凑型地表水速雷达传感器，用于测量明渠流量。

■ 专为在洪水或高浓度悬浮泥沙期间需要持续可靠流速数据的明渠和河流流量测量而设计。

■ 传感器安装在水面上方，使用灵活的支架进行垂直或水平安装，远离漂浮杂物。来自集成振动和倾斜传感器的速度测量和传感器状态信息可通过 RS-485/Modbus 获得。它还与 AQUA 流量软件兼容，用于系统校准。

購買數量:

價格: 0.00 USD

产品优势

■ 非接触式表面流速雷达/水文测量产品，采用全封闭 IP68 防护设计，固定安装使用类型。

■ 采用平面阵列天线设计，具有现场适应性，消除现场生态干扰，无需维护。利用集成的振动和倾斜传感器的元数据，识别受传感器移动（例如风、交通）影响的数据。

雷达发射频率	23.8~25.3GHz（频率参数可自适应调节）/射频输出功率-5dBm
测量范围	0.015 ~ 25 m/s，检测对角线距离 0.8 ~ 100 m
测量精度	测量值的 ±2% / 分辨率 0.03 mm/s @70M高/45°
测量响应时间	电源启动有效数据输出时间<5s，测量数据更新周期<1.5s
雷达开启角度	12° 方位角 / 24° 仰角
尺寸	158mm x 100mm x 57 mm （高）
电气连接	M12/4线防水架空插头，AWG≤0.785/18
天线类型	RΦ80mm平面阵列天线，增益29dB（带POM天线盖）
信号输出	RS-485（可选：继电器/4-20mA/SDI-12/Wi-Fi/RTU/蓝牙/IIoT）
通信协议	RS485 MODBUS（包括姿态倾斜角度和环境温度，测量流量值输出）
环境温度	-60....105 °C
相对湿度	≤95%相对湿度
环境压力	860 ~ 1060 mbar （12,47 ~ 15,37psi）
电源	9.0~38VDC，4线，<120mW（支持间歇供电）
诊断方法	远程 PC/移动应用软件：AQUAflow
外壳材质	阳极氧化铝 + POM 或 PTFE（天线盖）
安装方式	M6万向节支架，旋转支架旋转范围，横向轴：±90°，纵轴：±90°
评级	IP68防护等级
标准交货时间	4 至 5 周（非定制产品）
